碳钢气动球阀

碳钢气动球阀：

普雷沃POV碳钢气动球阀具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，
在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。
全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度
的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰
连接的碳钢气动球阀管路能保持良好密封性能，便于维修更换，便于管路的封闭。

产品特征：

■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置


碳钢气动球阀附件选项：

回讯器：也叫限位开关APL210N APL310，远程反馈开关信号(防爆)APL410N

电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2

三联件：可对气源稳压、过滤、气缸加润滑油YT-200

手轮机构：转动手轮机构，可实现手动开、关阀

电气定位器：输入4～20mA信号,实现阀门调节功能

备注: 气缸参数请另参考所选配的气动执行器资料

碳钢气动球阀外形参数：

GB国标气动球阀尺寸数据

通径	英寸	压力 (Mpa)	尺寸（mm）
			L	D1	D2	D3	D4	T	H	n-d	P	A
15	1/2	1.6 2.5 4.0	130	15	46	65	95	14	48	4-14	96	145
20	3/4		130	20	56	75	105	16	53	4-14	96	145
25	1		140	25	65	85	115	16	64	4-14	115	158
32	1 1/4		165	32	76	100	140	18	71	4-18	115	158
40	1 1/2		165	38	84	110	150	18	76	4-18	137	177
50	2		203	50	99	125	165	20	85	4-18	147	196
65	2 1/2	1.6	222	65	118	145	185	20	101.5	4-18 8-18	165	225
		2.5/4.0	241					22			182	273
80	3	1.6	241	80	132	160	200	20	111.5	8-18 8-18	182	273
		2.5/4.0	283					24			199	304
100	4	1.6	305	100	156	180	220	22	140	8-18 8-22	182	273
		2.5/4.0				190	235	24			199	304
125	5	1.6	356	125	184	210	250	22	183	8-18 8-26	199	304
		2.5/4.0	381			220	270	26			221	372
150	6	1.6	394	150	211	240	285	24	201	8-22 8-26	221	372
		2.5/4.0	403			250	300	28			249	439
200	8	1.6	457	200	266	295	340	24	252	12-22 12-26 12-30	249	439
		2.5	502		274	310	360	30			249	439
		4.0			284	320	375	34			461	280



碳钢气动球阀相关图片参考：

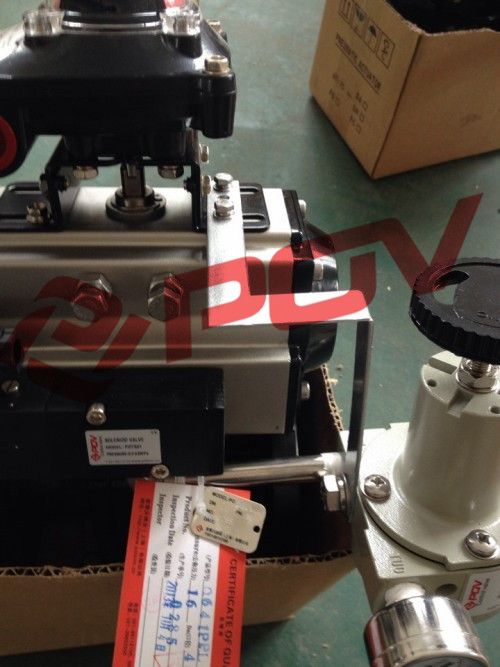

碳钢气动球阀相关装箱等信息参考：
