带位置反馈气动三通法兰球阀

详细信息：

（一）带位置反馈气动三通法兰球阀参数：

气动三通球阀 &带位置反馈气动三通法兰球阀可分为L型和T型。L型三通球阀用于介质流向切换，
能使相互垂直的两个通道连通三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个
通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

（二）带位置反馈气动三通法兰球阀参数：

【阀体材质】： SS304, SS316, SS316L, WCB
【阀板材质】： SS304, SS316, SS316L, WCB
【密封阀座】： PTFE, PPL， 金属硬密封（合金）
【压力等级】： 1.0-1.6-4.0-6.4MPa
【公称通径】： DN25-250mm
【结构形式】：三通L型、三通T型
【连接方式】：法兰式
【电压范围】：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
【气动执行器】：双作用、单作用
【气动阀附件】：电磁阀，限位开关，手轮装置，气源放大器，定位器等

（三）带位置反馈气动三通法兰球阀流向：

1） L型三通法兰球阀流向图请参考：



T型三通法兰球阀流向图需确认：

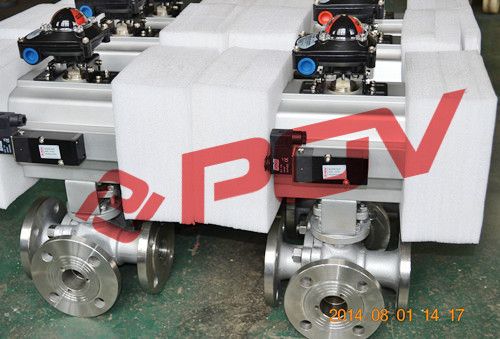

（四）带位置反馈气动三通法兰球阀图片：

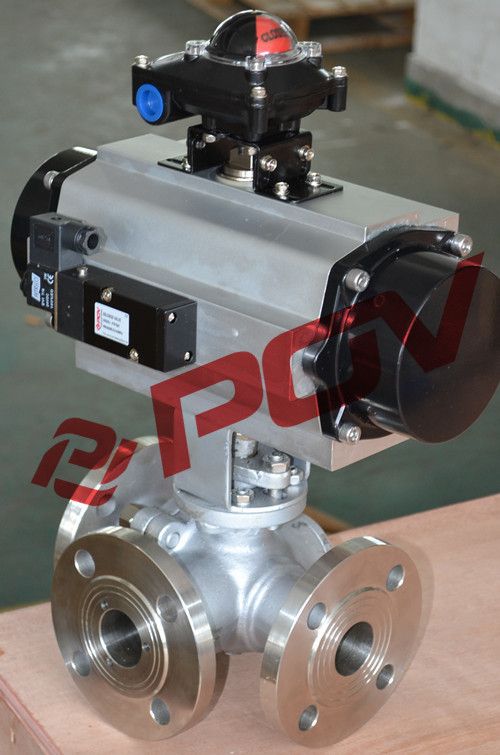

气动三通法兰球阀是由气动执行器和三通法兰球阀组合而成，带支架高平台安装；
其中气动执行器有气动单作用和双作用可根据客户要求选用，另外，气动三通球阀
可根据您的要求配备位置反馈信号限位开关或者叫做限位开关，如我们经常使用的
APL210N限位开关，内置2*spdt两组限位开关，进口开关，质量保证，广泛应用；
另有防爆型限位开关APL410N APL510N, ITS300等， 防爆等级隔爆型CT4，CT6;
带位置反馈气动三通法兰球阀： 可根据客户要求配备标准型或者是防爆型的阀门
回讯器，主要作用是对气动阀门进行开和关的位置反馈
