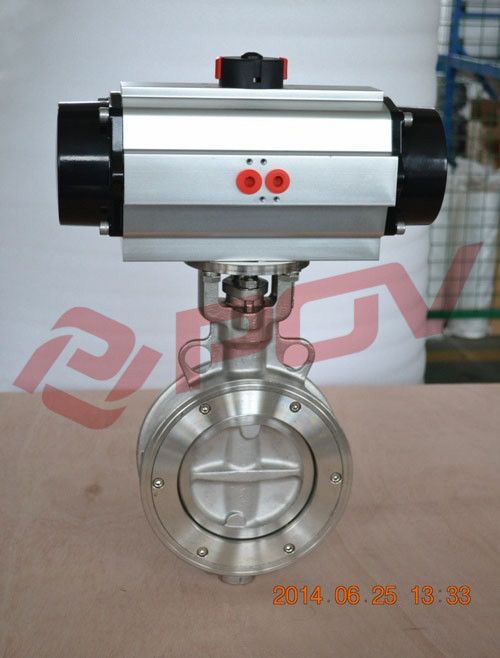

- 高性能气动蝶阀
详细信息
品牌：POV 型号：D643H-16P 加工定制：是 结构形式：偏置板式 材质：碳钢 连接形式：对夹 适用介质：水;油品;弱酸碱介质;空气 压力环境：常压 工作温度：高温 驱动方式：气动 流动方向：双向 类型：直通式 公称通径：50-600 mm 口径：dn100 安装尺寸：ISO5211 标准：美标 零部件及配件：配件 用途：调节 产品名称：高性能气动蝶阀 控制方式：气动双作用，单作用 气动附件：换向电磁阀，限位开关，过滤器等 密封材质：PTFE,金属硬密封 高性能气动蝶阀标准技术参数
阀 体
公称通径：DN50-DN600
阀体材质：WCB、304、316
连接方式：对夹式、凸耳对夹式
压力等级：Class150lb Class300lb
结构形式：双偏心
阀内组件
阀座密封：PTFE：-30℃～180℃
合金钢：-30℃～425℃
阀板材质：WCB、304、316
阀杆材质：17-4PH
适用介质：氯气、氧气、高真空和腐蚀性介质。使用频率高
设计制造标准
设计制造：API 609
连接标准：ANSI B 16.5
结构长度：ANSI B 16.10 GB12221
压力试验：API 598
气动执行器
双作用： 通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
高性能气动蝶阀尺寸图
DN 尺寸（mm） L L1 D1 D H A B C 65 49 27 119 59 177 217 137 111 80 49 27 132 73 193 258 147 122 100 54 30 157 95 212 258 147 122 125 64 30 186 111 216 299 165 135 150 57 33 216 142 243 349 182 153 200 64 36 270 188 299 397 199 173 250 71 41 324 236 371 473 221 192 300 81 48 381 282 416 560 249 213 350 92 52 413 314 494 601 280 243 400 102 56 470 363 531 738 383 356 450 114 67 533 414 569 738 383 356 500 127 67 584 456 604 738 383 356 600 154 76 692 549 784 940 434 415 700 167 87 857 702 912 940 434 415
-
-
